变压器测试系统 试验方案

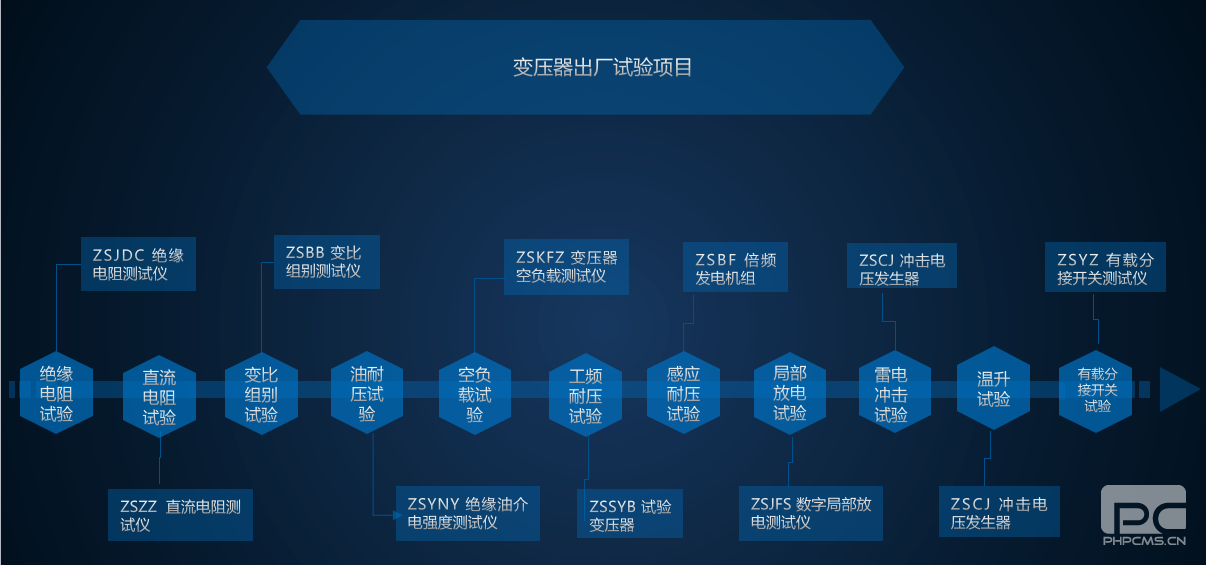

例行试验
1.1 所有变压器都必须接受的试验称为例行试验,也称出厂试验。它对检验与控制每一台变压器质量至关重要。其试验项目包括:
1.2 变压器绕组电阻测量。
1.3 变压器电压比测量和联结组标号检定。
1.4 变压器短路阻抗和负载损耗的测量。
1.5 变压器空载电流和空载损耗的测量。
1.6 变压器外施工频耐压试验。
1.7 变压器绝缘电阻试验。
1.8 变压器感应耐压试验。
1.9 变压器局部放电试验。

型式试验
2.1  型式试验是在有代表性的变压器产品上进行的试验,用以验证变压器是否满足标准所规定的要求,从而证明同类产品或同系列产品是否达到了标准的要求,这些要求是例行试验所不包括的
2.2  型式试验项目如下
u 温升试验(选项)
u 雷电冲击试验(选项)

特殊试验
3.1  特殊试验
特殊试验不同于例行试验和型式试验,是制造厂和用户通过协商而决定做的试验,有的只要求提供一个测量数据,而不规定判断标准,有的因特别困难,需花费巨大人力财力,只好作为特殊试验项目。
3.2  特殊试验项目
u 暂态电压传输特性测定
u 三相变压器零序阻抗测量
u 短路试验
u 声级测量
u 空载电流谐波测试(选项)



变压器试验室综合试验系统设计规范:
4.1系统操作简洁,安全可靠
u 整套试验系统兼顾了试验人员的安全性及设备运行的可靠性。
u 各种过电压、电流保护功能齐全。
u 空间布局合理,布线清晰整洁。
4.2系统工作高效率
充分利用微机数据处理技术,将测量结果直接录入微机进行计算。省去了人工代入公式计算的麻烦。外接线统一布置,尽量避免人工接线,换线时只在试验台上用控制按纽进行自动切换完成。
4.3系统人性化操作
充分利用了机械与电气互锁的功能,并巧妙与电脑软件程序相结合,有效防止误动作情况的发生,也就是说如果不按照安全程序操作,系统会拒绝启动,从而有效保护人身及设备的安全。
4.4系统可靠运行
本系统设有手动和自动两种操作方式,自动操作方式出现异常时刻使用手动操作方式,不影响正常的测试任务。
4.5系统测量精确度高
本系统测量仪器、仪表、测量互感器精度均高于国家标准要求。
4.6现场实时视频监控(暂时不予考虑)
对现场环境利用专业摄像头进行视频实时监控,监控视频直接传输到监控室内 ,有利于试验人员掌握现场动态。

5 产品图片

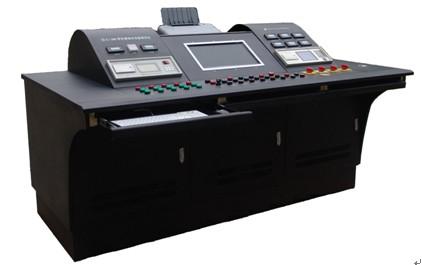

ZSZB 变压器综合试验台                                          ZSGY高压互感器柜

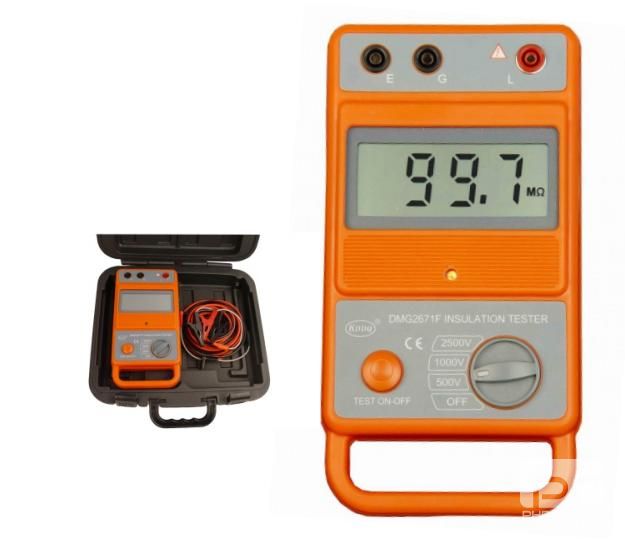

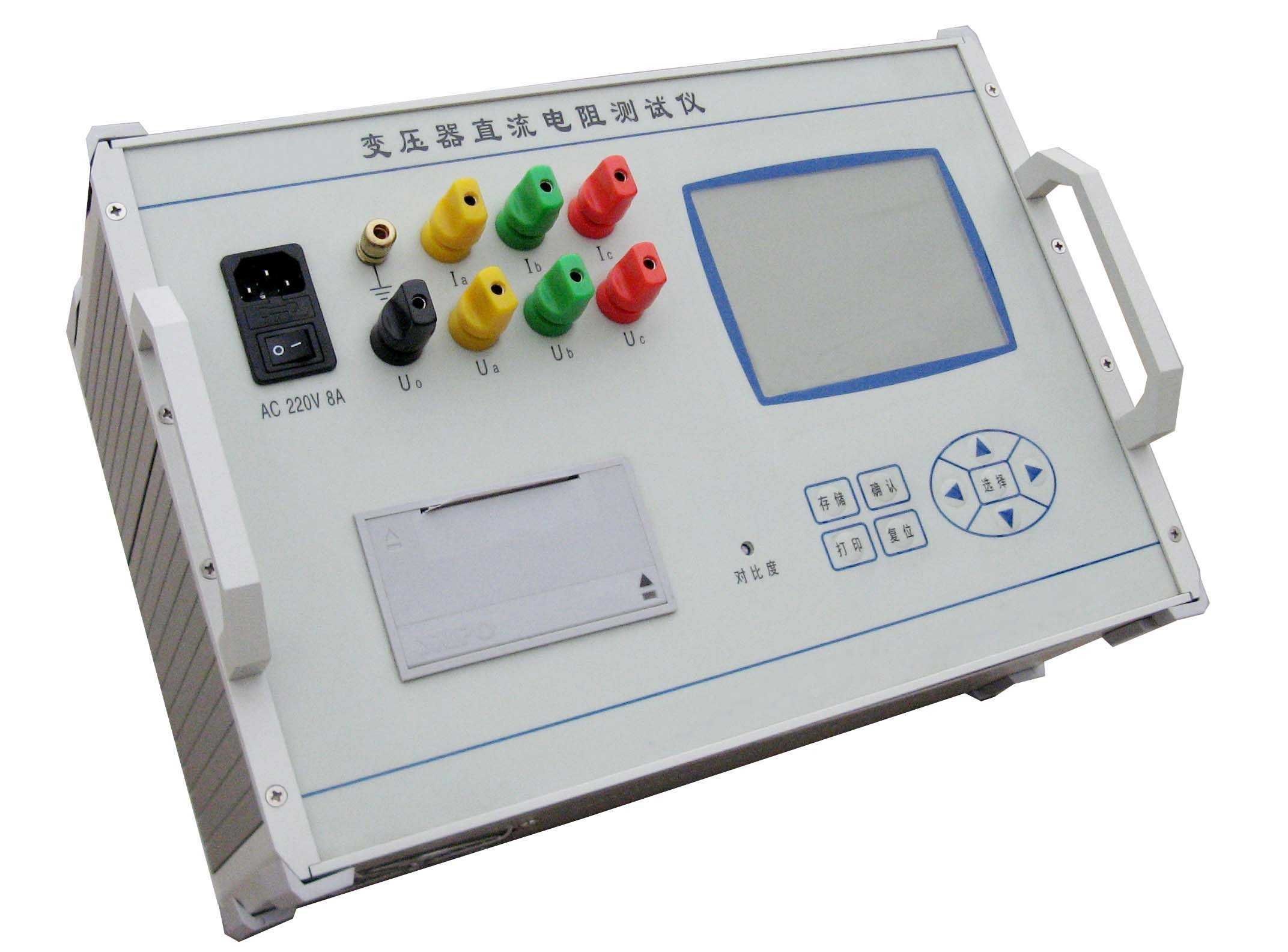

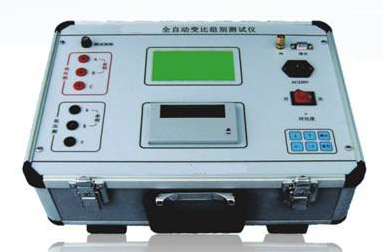

             ZSJDC 绝缘电阻测试仪                              ZSZZ 直流电阻测试仪                     ZSBB变比组别测试仪

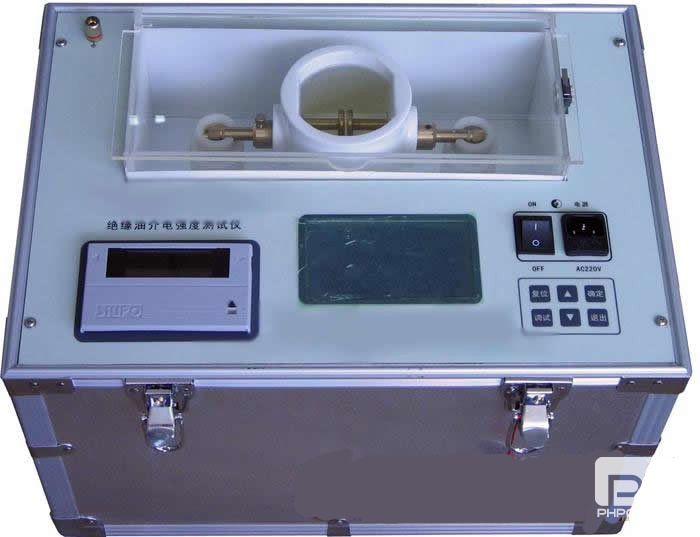

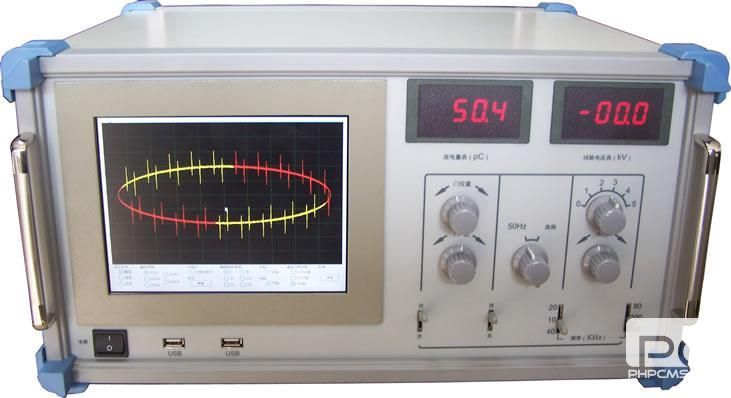

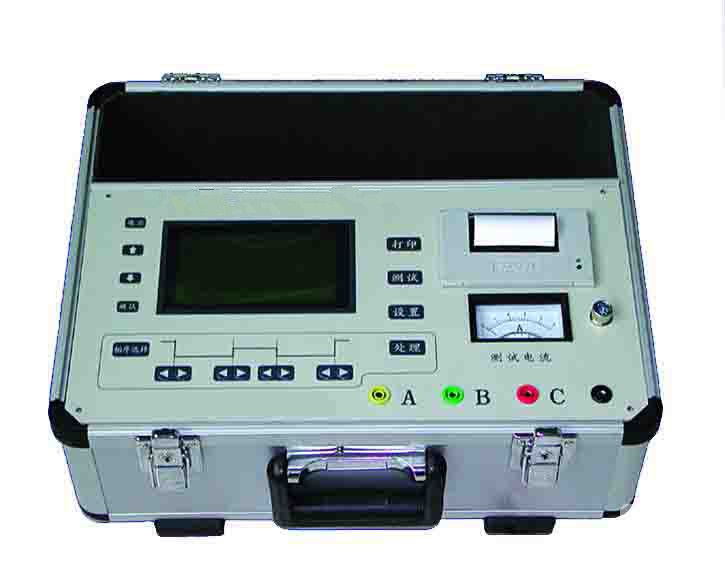

             ZSYNY油耐压测试仪                                      ZSJFS 数字局放仪                                   ZSYZ 有载分接开关测试仪

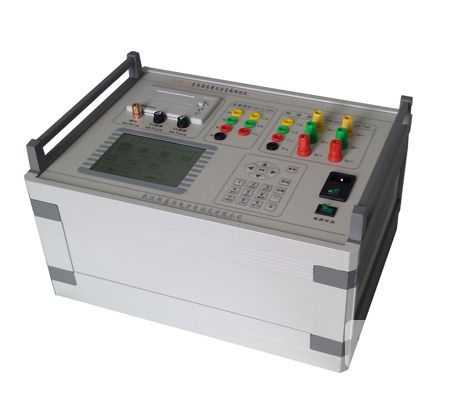

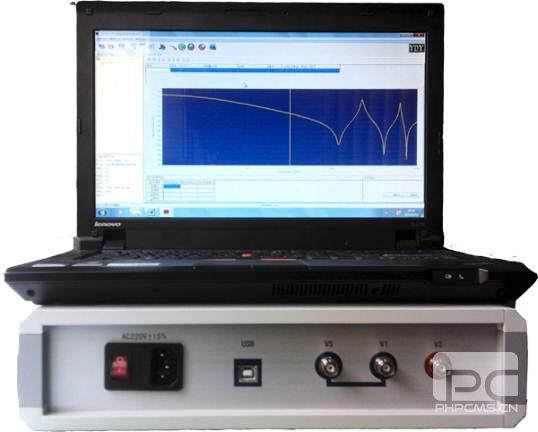

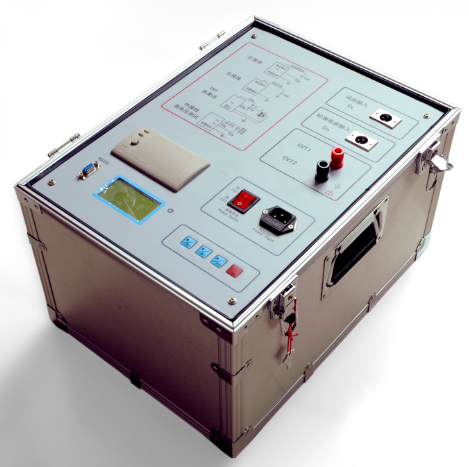

     ZSKFZ变压器空负载测试仪                           ZSJS 介质损耗测试仪                             ZSRZ 绕组变形测试仪

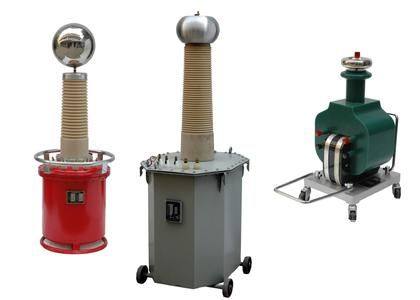

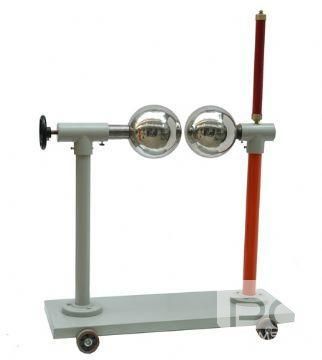

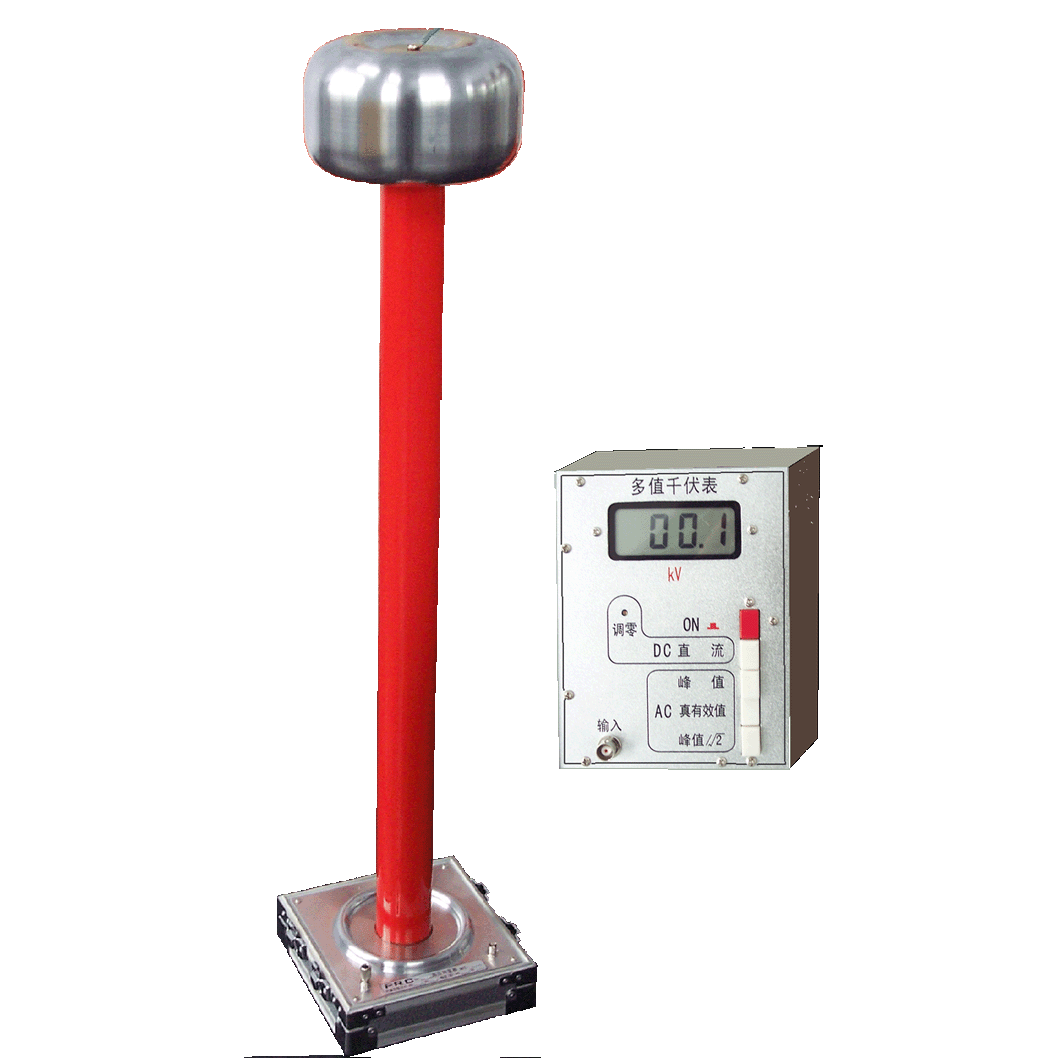

      ZSSYB 试验变压器                                                 ZSFRC 分压器                                       ZSFDQ 放电球隙

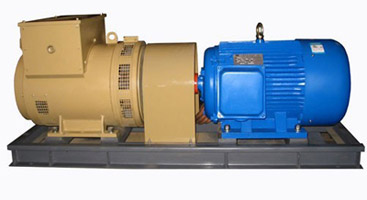

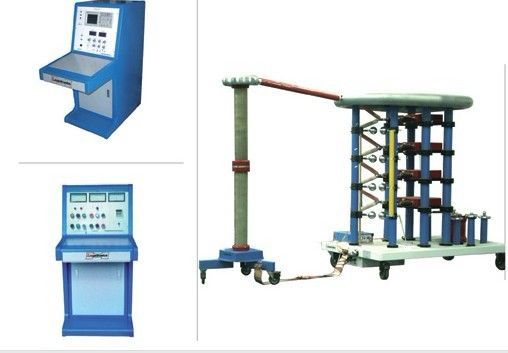

ZSBF 倍频发电机组                                              ZSCJ 冲击发生器

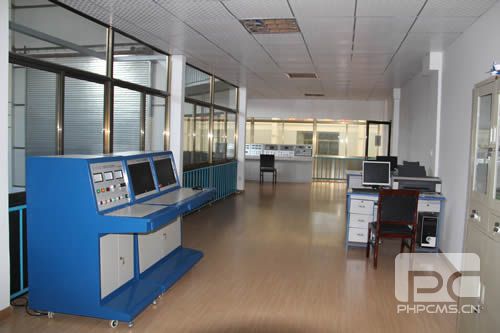

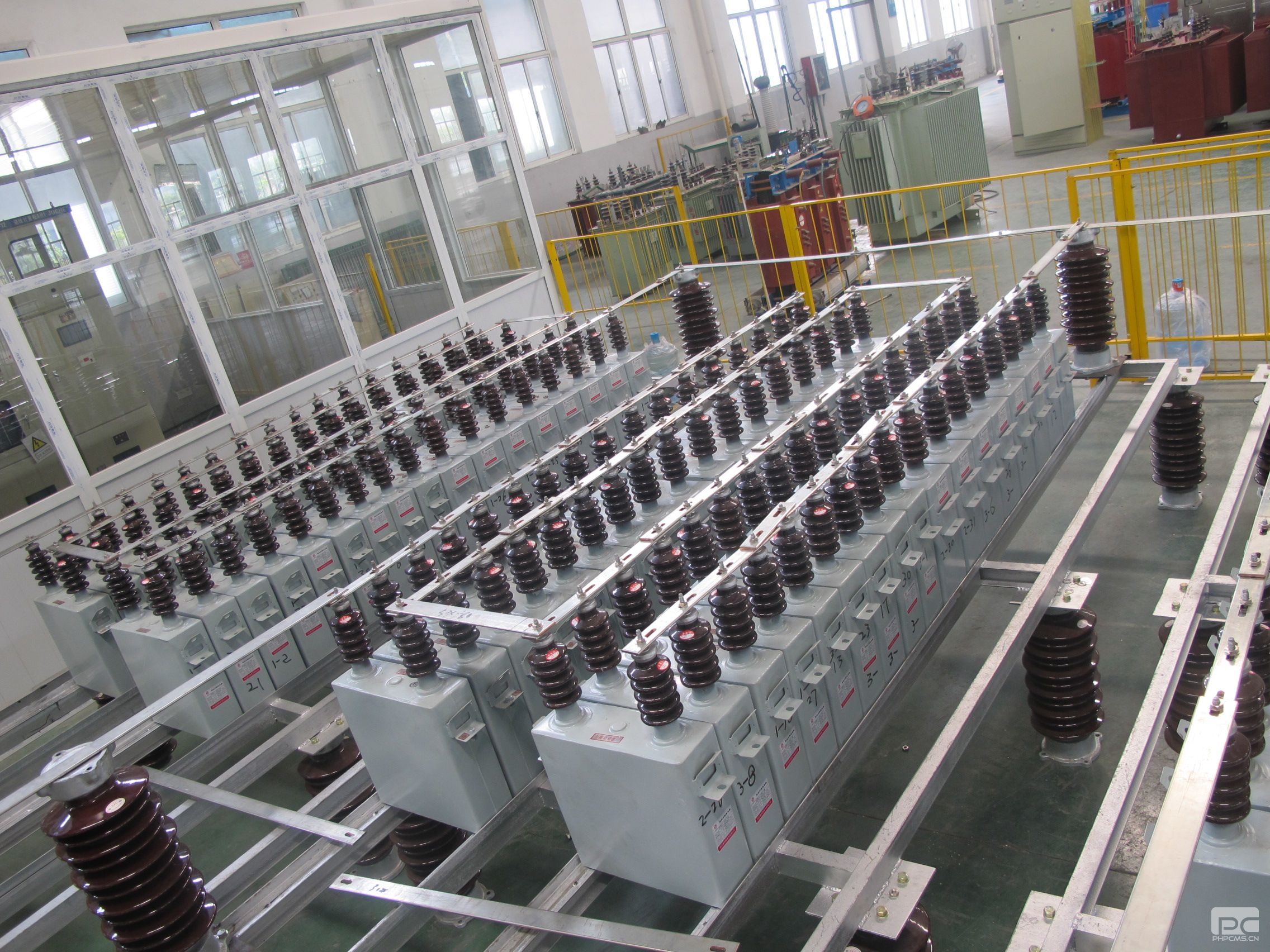

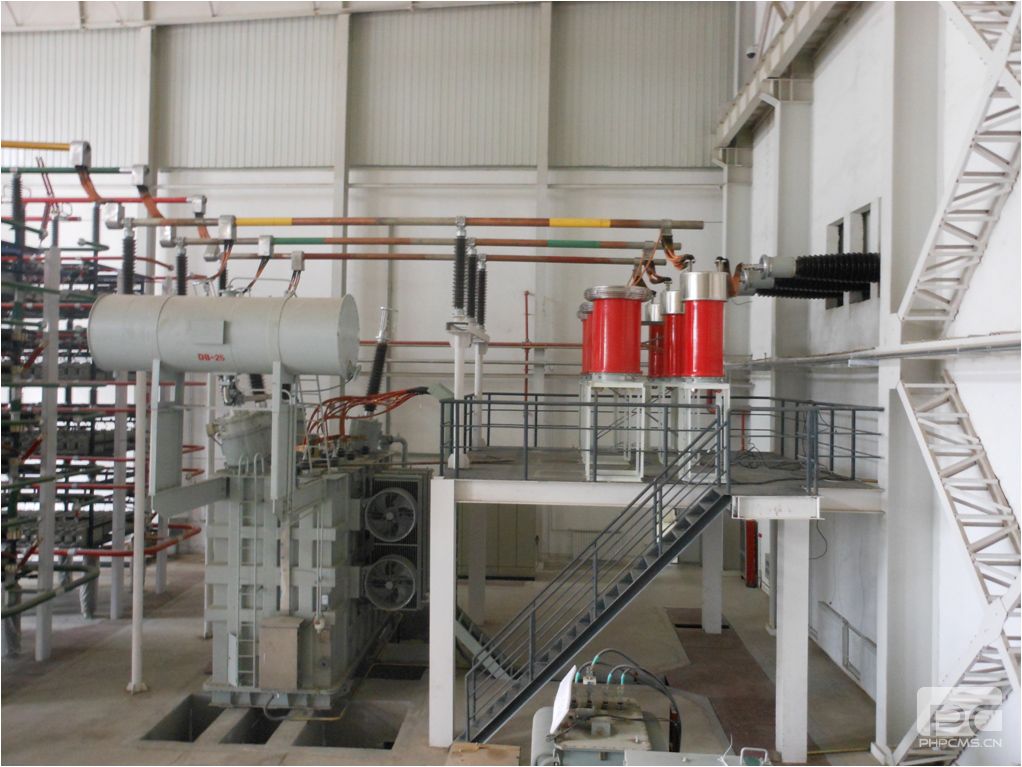

现场图片
